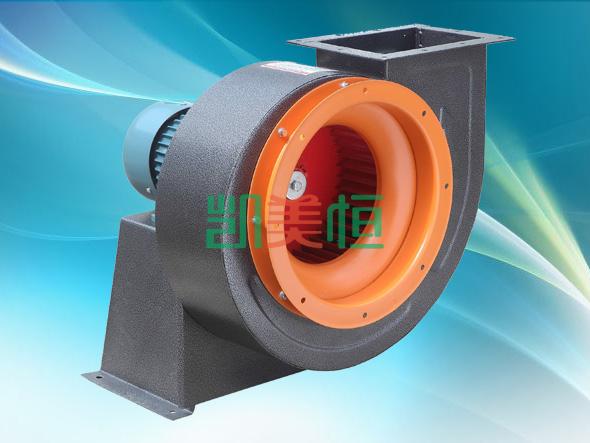

4-72型離心風機又稱“4-72離心通風機”，4-72型離心通風機在我國是使用最早的風機，然而也是使用最普通的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，4-72型風機隨處可見。4-72型離心通風機作為一般工廠及大建筑物的室內通風換氣，即可用作輸入氣體，也可用作輸出氣體。空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體。

4-72風機的風量從2200~200000m3/小時，風機直徑Φ250~2000mm，風壓324-3200Pa，功率：1.1-220kw，中低壓大風量，有普通型（4-72）、防腐型（F4-72）、防爆型（B4-72）、耐高溫四種規格。電機直聯（A式傳動）、皮帶傳動（B、C、E式傳動）、聯軸器（D式傳動），氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度：不超過80℃。

4-72蝸牛式離心風機工作原理:

4-72蝸牛式離心式風機的工作原理與透平壓縮機基本相同，只是由于氣體流速較低，壓力變

4-72蝸牛式離心式風機主要解構化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。

4-72蝸牛式離心式風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心式風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心式風機中，用回流器使氣流進入下一葉輪，產生更高壓力。

4-72蝸牛式離心式風機的葉片，按其出口安裝角的大小可分為后彎式、前彎式、徑向三種形式。后彎式葉片的彎曲方向與葉輪旋轉方向相反，出口安裝角小于90度；徑向葉片的出口方向為徑向，出口安裝角等于90度；前彎式葉片的彎曲方向與葉輪旋轉方向相同，出口安裝角大于90度。

4-72蝸牛式離心式風機可制成右旋和左旋兩種型式。從電動機一側正視：葉輪順時針旋轉，稱為右旋轉風機；逆時針旋轉，稱為左旋。

4-72離心風機的調試方法
離心風機廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻。離心風機的調試方法有哪些？
1、離心風機允許全壓起動或降壓電動，但應注意，全壓起動時的電流約為5-7倍的額定電流，降壓起動轉矩與電壓平方成正比，當電網容量不足時，應采用降壓起動。
2、離心風機在試車時，應認真閱讀產品說明書，檢查接線方法是否同接線圖相符；應認真檢查供給風機電源的工作電壓是不是符合要求，電源是否缺相或同相位，所配電器元件的容量是否符合要求。
3、試車時人數不少于兩人，一人控制電源，一人觀察風機運轉情況，發現異常現象立即停機檢查；首先檢查旋轉方向是否正確；離心風機開始運轉后，應立即檢查各相運轉電流是否平衡、電流是否超過額定電流；若有不正常現象，應停機檢查。運轉五分鐘后，停機檢查風機是否有異常現象，確認無異常現象再開機運轉。
4、雙速離心風機試車時，應先起動低速，檢查旋轉方向是否正確；起動高速時要待風機靜止后再啟動，以防高速反向旋轉，引起開關跳閘及電機受損。
5、離心風機達到正常轉速時，應測量風機輸入電流是否正常，離心風機的運行電流不能超過其額定電流。若運行電流超過其額定電流，應檢查供給的電壓是否正常。
6、離心風機所需電機功率是指在一定工況下，對離心風機和風機箱，進風口全開時所需功率較大。若進風口全開進行運轉，則電機有損壞的危險。風機試車時將風機進口或出口管道上的閥門關閉，運轉后將閥門漸漸開啟，達到所需工況為止，并注意風機的運轉電流是否超過額定電流。

4-72離心風機可制成右旋轉或左旋轉兩種型式，從電機一側正視，葉輪順時針旋轉者稱右旋風機，以"右"表示；葉輪逆進針旋轉者稱左旋風機，以"左"表示。

4-72離心風機風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°；№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。

4-72離心風機的出口位置以機殼出風口角度表示，設計有0度、90度、180度三種。

4-72離心風機的傳動方式有A、B、C、D四種：№2.8～6采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。

4-72離心風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成，具有結構緊湊，安裝方便，便于維修的特點。

4-72離心風機為單吸入式風機。

葉輪：由兩個旋向不同的葉輪組成，每一葉輪各有10個翼型葉片，并具有弧形前盤，鋼板制造，并經動、靜平衡校正，空氣性能良好，經動平衡校正運轉平穩。

機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

進風口：鋼板制成錐弧形流，道制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。

傳動組：主軸由優質鋼制成。采用滾珠軸承，二只并列的軸承座，用2號鈣鈉基潤滑脂或二硫化鉬潤滑脂潤滑和風葉自冷，結構簡單。

軸承座：采用雙列向心球面軸承，并用鈣鈉基潤滑脂潤滑。
